Описание

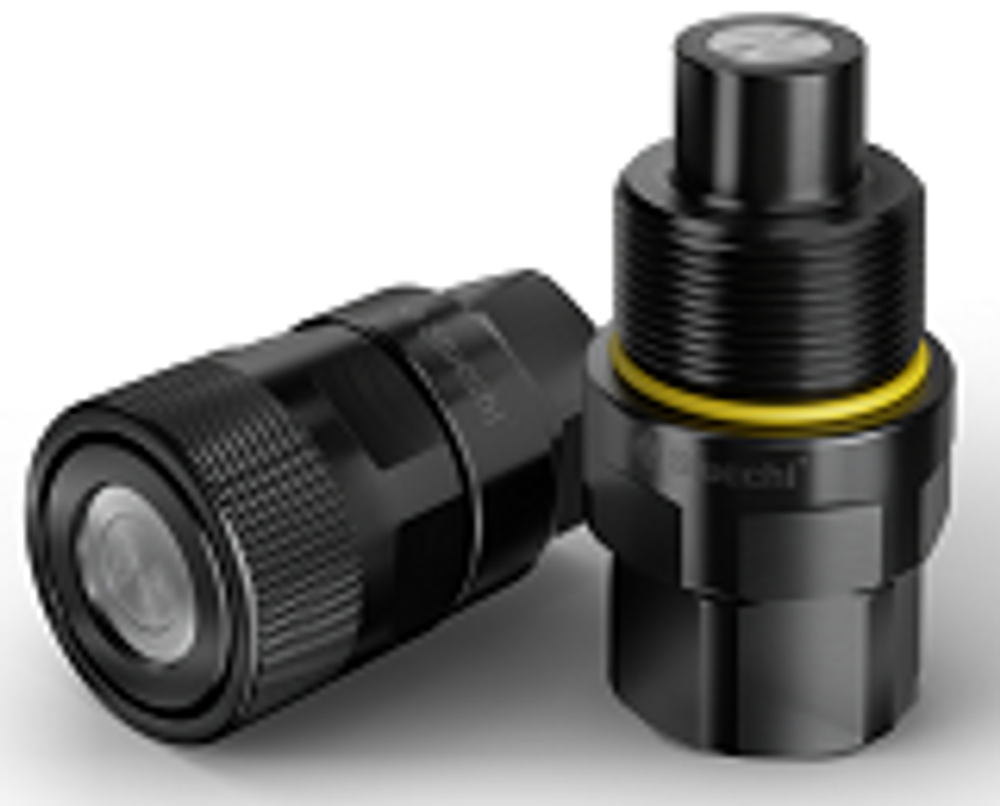

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках.
Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу.
Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения.
Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
Преимущества:
Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
Минимальное попадание воздуха при соединении.
Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
Высокая сопротивляемость скачкам давления.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 500 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 750л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | 2 | A, мм | B | C | D | D | E | F | G | ID ISO | N | P | Q | T | А | вес, кг | М | размер резьбы | резьба |
| 808100013 | Stucchi | Ниппель | 1 | 46,0 | - | 124,0 | 124 | - | - | 200,9 | 3/4" | M50x3 | 55,0 | - | 58,8 | 1 | 1,30 | 58,8 | VEP17HD 1 BSP | BSP |
Характеристики
Размер M фитинги Каст
58,8
Длина БРС в сборе
200,9
Размер B
46,0
Размер C, мм
-
Вес без упаковки, кг
1,30
Размер D (мм) для БРС
124,0
Размер E
-
Размер БРС
3/4"
Размер F
-
Порядковый номер таблицы
Ниппель
Резьба
BSP
Размер A БРС Справочник
1
Размер резьбы
VEP17HD 1 BSP
Размер T резьбовые БРС
58,8
Размер Q
-
Размер P
55,0
Размер N
M50x3
Размер D фитинги Powermaster
124
Размер A многоразовые фитинги Pix
1
